Pièces détachées de turbine à fréquence 50 Hz/60 Hz pour générateur à turbine à eau facile à installer

Description du produit:

Description des blocs terminaux

1Je vous en prie., Ubx:tension de la ligne de réseau électrique AB 400V ((si vous n'avez pas besoin de suivre la tension du réseau électrique après l'excitation, vous ne pouvez pas vous connecter).

2.UA, Ub:la tension de la ligne AB de l'extrémité du groupe électrogène est de 400 V.

3. N:ligne neutre du générateur.

4.IC dans, IC hors:transformateur de courant de générateur en phase C (Le nombre de personnes concernées)

5- Je vous en prie.+, L-l'excitation est enroulée vers l'excitateur AC.

6.DL auxiliaire: le système normalement fermécontact auxiliairede ladisjoncteur(le régulateur évalue l'état de raccordement au réseau à travers ce contact.S'il n'y a pas de contact redondant, il peut être directement vide, mais à ce moment, le"éteint magnétique"la clé est invalide et affecte la surtension de rejet de charge).

7Excitation, excitation, signal magnétique(le point d'entrée est efficace, ne peut pas être connecté).

8.COM:DL auxiliaire, excitation, excitation, excitation à l'extérieur du signal commun.

9Je suis excité.l'excitation de la télécommande est directement connectée à la boucle d'excitation, le contact d'entrée de commande externe doit être introduit séparément, et non partagé avec d'autres circuits,sa capacité de contact ne doit pas être inférieure à 10A ((ne peut pas être connecté).

●Interface de communication:ordinateur supérieurRésistance à la compressioncommunication(par défaut pas cette interface,doivent être facultatives).

4.3Précautions concernant le câblage:

1.Uax et Ubx doivent être connectés par l'intermédiaire d'un disjoncteur (voir schéma de câblage QF2) ou d'un fusible supérieur ou égal à 1A.

2.Ua et Ub doivent être connectés par l'interrupteur (voir schéma de câblage QF1) ou après le fusible. Sélectionner en fonction du courant d'excitation nominal de l'excitateur CA,et le courant d'excitation maximal ne doit pas dépasser 16 A.

3. transformateur de courant de phase C, si les extrémités d'entrée et de sortie sont inversées, cela provoquera une perte magnétique ou une surexcitation après la connexion au réseau.

4. Lorsque le générateur n'a pas de résistance (la tension de phase AN est inférieure à3V), lorsque l'excitateur CA est magnétisé par la batterie, faites attention à la polarité, l'électrode positive de la batterie correspond à L + et l'électrode négative correspond à L-.Si la polarité est inversée, il causera des dommages au thyristor à l'intérieur du régulateur, il est donc préférable de retirer le régulateur L + L- connexion lors de l'aimantation.

Cinquièmement, l'utilisation des instructions

Remarque: la version du programme correspondante de cette description est V6.30 et version ultérieure. Dans la première version du programme, si le paramètre correspondant n'est pas trouvé dans le paramètre de réglage,cela signifie qu'il n'y a pas de fonctionLa version du programme peut être consultée dans "5.5Voir plus de données "dans la description.

5.1, mode de fonctionnement Description de la lumière LED

1Le voyant "tension constante" indique qu'il est actuellement en mode de régulation de tension constante.

Si le voyant COS constant est allumé, il indique qu'il est en mode de régulation du facteur de puissance constant.

3Les feux "tension constante" et "COS constant" sont allumés en même temps, ce qui indique que le mode de réglage de l'angle de commande du courant est constant.

▲ Intervalle de clignotement de la lampe à tension constante de 0,5 s: voir "5.6. Description du mode de fonctionnement. "

▲ Intervalle de clignotement de 0,5 s de la lampe "COS constant": voir "5.7- Surcharge du générateur.

5.2, les données d'affichage de la lumière LED description

Appuyez sur la touche "afficher" du tube numérique dans l'affichage de l'interrupteur de quatre cycles de données suivant:

1Lorsque la lumière "fréquence" est allumée, la fréquence actuelle du générateur est affichée et l'affichage du tube numérique commence par F.

2Quand la tension est allumée,le courant mesuré est affiché sous le mode "tension constante" et "angle de commande constant" (la tension avec la valeur de réglage superposée après le raccordement au réseau), et l'affichage commence par U; en mode "facteur de puissance constant", afficher le facteur de puissance actuel, afficher avec C.

3Lorsque le voyant "angle de commande" est allumé, l'angle de commande actuel du thyristor est affiché et l'affichage commence par A.

4. Lorsque la "tension donnée" est allumée, la tension donnée actuelle est affichée en mode "tension constante"; en mode "facteur de puissance constant" affiche le facteur de puissance donné actuel;Affichage de l'angle de commande actuel donné en mode "angle de commande constant".

▲Lorsque la tension et la tension donnée sont affichées en pourcentage (en mode par défaut d'usine, 400 V correspond à 100%), maintenez enfoncée la touche "Switch" pendant 4 secondes,il sera basculé sur l'affichage de la valeur réelle (400V), relâchez la touche "Switch", et après avoir appuyé et maintenu enfoncé pendant 4 secondes, il passera à l'affichage en pourcentage.

5.3, l'état de fonctionnement de la lumière LED

1. Feu "en marche": utilisé pour indiquer si le régulateur est en marche, clignotant à intervalles d'une seconde.

2. Feu "connecté au réseau": il s'allume lorsque le générateur est connecté au réseau (l'interrupteur est fermé).

3. "Lumière à basse fréquence": lumière lorsque la fréquence est inférieure à 40 Hz.

4. Indicateur d'arrêt magnétique: Il s'allume lorsque l'arrêt magnétique est activé et s'éteint à d'autres moments.

5. lumière "sous-excitation": lorsque le générateur est connecté au réseau et en phase, il est lumineux (le facteur de puissance est en position dominante),et le régulateur augmente automatiquement l'excitation sous l'état de sous-excitation jusqu'à ce qu'il sorte de l'état de "sous-excitation" (dans le mode "angle de contrôle constant", il provoquera une sous-excitation, mais il n'augmentera pas automatiquement l'excitation).

5.4, fonction de bouton.

1."Augmentez"touche: à chaque pression, la tension donnée plus 1 (plus 4 lorsque la valeur réelle de la tension est affichée) ou le facteur de puissance donné moins 0,01 ou l'angle de commande donné moins 1 degré.

2."Réduire l'excitation"clé: à chaque pression, la tension donnée est réduite de 1 (la valeur réelle de la tension est réduite de 4) ou le facteur de puissance donné est augmenté de 0.01 ou l'angle de commande donné est augmenté de 1 degré.

▲Remarque: en appuyant sur la touche "augmenter" ou "réduire", l'affichage passe automatiquement à "tension donnée", ne pas appuyer sur la touche après 3 secondes, retour à la barre de données d'affichage d'origine.Lorsque la lumière "faible fréquence" est allumée, la valeur de "tension donnée" ne peut pas être modifiée manuellement.

Dans l'interface de réglage des paramètres, appuyez sur la touche "Augmenter" ou "Réduire" uniquement pour modifier la valeur du paramètre.

3."Magnetiquement éteint"clé: Il est invalide dans l'état de raccordement au réseau.

4. Le "affichage" bouton: appuyez sur "affichage" pour afficher "fréquence" - > "tension" - > "angle de commande" - > "une tension donnée" - > "fréquence" - >... .

5."Changement"clé: Utilisé pour changer le mode de fonctionnement.Lorsque le paramètre "Régler les paramètres de commutation du mode" est réglé sur HCO2 ou HCOS (la nouvelle version du programme annule le mode HCO2) : avant le raccordement au réseau, appuyez sur la touche "Switch" est invalide, et remplissez les conditions après le raccordement au réseau (voir "5.6. Description du mode de fonctionnement) Appuyez sur la touche "Switch" pour basculer entre les modes d'ajustement "tension constante" et "facteur de puissance constant".Appuyez sur la touche "Switch" avant la mise en réseau pour basculer entre le mode de réglage "tension constante" et "angle de commande constant". Après la connexion au réseau, appuyez sur la touche "Switch" est invalide et verrouillé dans le mode d'ajustement "angle de contrôle constant".

5.5, Afficher plus de données

Maintenez enfoncées les touches "affichage" et "augmentation" pendant 3 secondes en même temps, les lumières "fréquence", "tension", "angle de commande", "tension donnée" s'allument en même temps,cela signifie entrer plus de données d'affichage d'état. Appuyez sur la touche " Afficher " pour afficher les données suivantes à tour de rôle, et appuyez sur la touche " Commutateur " pour quitter cette interface.(XXX indique les données affichées réellement, les mêmes ci-dessous).

1.VX.XX: numéro de version du programme

2.dXXX: tension du générateur de courant

3.ZXXX: la tension du générateur avec la valeur de réglage superposée, qui est la même que les données du champ de tension de l'interface principale.

4.IXXX: courant du générateur (affichage en pourcentage)

5.CX.XX: Facteur de puissance de courant

6.SXXX: paramètre de rétention du système (ces données ne sont pas disponibles dans les versions antérieures à V6.00)

7.LXXX: Le système conserve le paramètre

8.EXXX: tension de courant du réseau électrique

PXXX: paramètre réservé au système

P.xx: paramètre réservé au système

11. Q.xx: paramètre réservé au système

• Nom du produit: Pièces détachées de turbine
• Matériaux:
  • Fer moulé
  • Acier inoxydable
  • D'aluminium

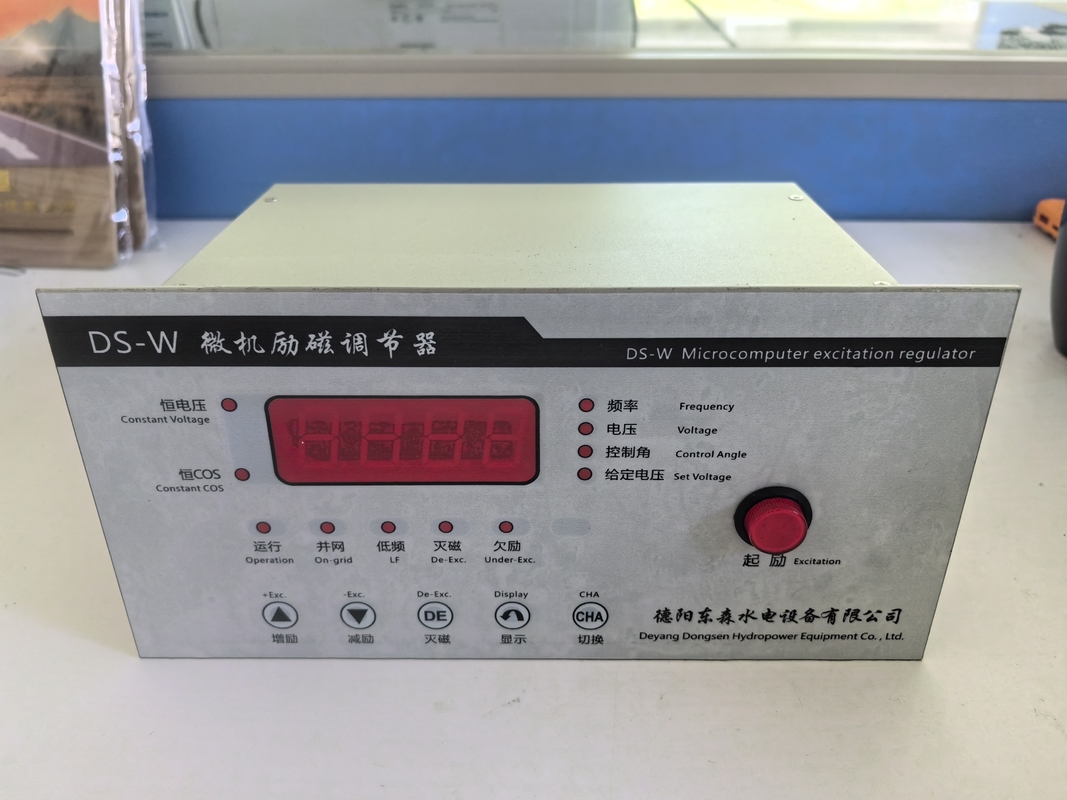

• Type: régulateur d'excitation du hydrogénérateur
• Applicable: générateur à turbine à eau
• Emballage:
  • Palette
  • Cartonné
  • Étui en bois
• Poids: 3 kg

Paramètres techniques:

Applications:

Le régulateur d'excitation de générateur d'hydrogène est une pièce de rechange essentielle utilisée dans l'entretien et la réparation des centrales hydroélectriques.La taille compacte du produit facilite son stockage et son transport.Le régulateur d'excitation de générateur d'hydrogène DS-W est un nouveau produit et il est livré avec une garantie d'un an.donner aux clients la tranquillité d'esprit et la confiance dans le produit.

Le régulateur d'excitation de générateur d'hydrogène est un produit essentiel pour l'entretien et la réparation des centrales hydroélectriques.y compris la régulation de l'excitation du générateur pour produire de l'électricitéLe produit est idéal pour une utilisation dans divers scénarios, tels que les réparations d'urgence, l'entretien de routine et la mise à niveau des centrales hydroélectriques.Le régulateur d'excitation du générateur d'hydrogène est un produit fiable et efficace qui assure le bon fonctionnement des centrales hydroélectriques.

Le régulateur d'excitation de générateur d'hydrogène est compatible avec divers équipements, ce qui en fait un produit idéal pour les services d'usinage.comme les pompesLe régulateur d'excitation de générateur d'hydrogène DS-W est un nouveau produit conçu pour répondre aux besoins des clients.Il s'agit d'un produit fiable et efficace qui assure le bon fonctionnement des équipements.
