Figure 7-1: Diagramme du câblage d'essai du régulateur
1. Connectez Ua et N au réseau électrique 220V ((Ub et N court-circuit) et L+ et L- 100W indirect ampoules. Après connexion, l'alimentation, à ce moment-là, la lampe "courant" clignote à intervalles,la lampe "connectée au réseau" est allumée, la fréquence de l'affichage est d'environ 50,00HZ, appuyez sur la touche "affichage" pour basculer la tension de l'affichage doit être comprise entre 50-60.
3. Utilisez un fil pour couper le contact "COM" et "DL auxiliaire", et la lumière "connectée au réseau" est éteinte.
3Appuyez sur le bouton "Augmenter" ou "Réduire", le tube numérique affiche la valeur de "tension donnée" de l'augmentation ou de la diminution.
4. Appuyez sur la touche "Augmenter" pour que la valeur de la "tension donnée" > la valeur de la "tension", la lampe devrait progressivement devenir plus lumineuse.
5. Appuyez sur la touche "Réduire" pour que la valeur de "tension donnée" < la valeur de "tension", la lampe devrait s'affaiblir lentement.
6Lorsque la lumière électrique est allumée, appuyez sur la touche "arrêt magnétique", la lumière "arrêt magnétique" est allumée, et la lumière doit être éteinte.donc la lumière "magnétique éteinte" sera toujours allumée, à ce moment-là devrait être le pouvoir hors et puis le pouvoir sur pour rétablir la normale.
7Appuyez et maintenez le bouton "excitation", l'alimentation sur le moment observera l'ampoule s'allumera, puis rapidement éteint,indiquant que la boucle d'excitation est normale.
Huit, le régulateur est connecté au réseau
8.1 Étapes de démarrage et de fonctionnement
1Démarrez la turbine et augmentez la vitesse à 90% de la vitesse nominale.
2Appuyez sur le bouton "Excitation" pour augmenter la pression.
3. Appuyez sur le bouton "Augmenter" ou "Réduire" pour régler la tension. S'il y a une tension du réseau, il suivra automatiquement la tension du réseau.
4Si un mode de réglage automatique de "facteur de puissance constant" existe,il entre automatiquement en mode de réglage du facteur de puissance constant après avoir satisfait aux conditions, sans réglage manuel de la puissance réactive. S'il est en mode de réglage "tension constante",la puissance réactive peut être augmentée ou diminuée pour répondre aux exigences de fonctionnement de l'unité par le bouton "Augmenter" ou "Réduire".
8.2 Étapes d'arrêt
1Éteignez la turbine pour réduire la puissance active et réactive à zéro.
2Le disjoncteur de l'extrémité de la machine.
3Appuyez sur "Éteint magnétiquement" bouton (" Éteint magnétiquement "Éteignez le générateur et le refroidisseur d'eau.
4. Après le déclenchement, vous pouvez également éteindre directement la machine à eau. Lorsque la fréquence est inférieure à 35 Hz, le régulateur éteindra automatiquement le magnétique.
9- Les instructions de commande.
1La configuration par défaut du régulateur n'inclut pas lele module de communication de la machine.Si nécessaire, veuillez préciser lors de la commande.
2. La tension de régulation de sortie par défaut du régulateur est de 0-90V. Veuillez confirmer si la tension d'excitation nominale de l'excitateur CA dépasse 90V avant de commander. Si elle est supérieure à 90V,Il faut le personnaliser..
3. s'il s'agit d'un petit générateur à haute tension sans balai (tension nominale du générateur 6KV),vous pouvez choisir les produits d'excitation thyristor de la société en assortissant le transformateur d'excitation monophase et le module thyristorPour plus de détails, veuillez contacter le support technique de l'entreprise.
4. Le régulateur peut également être utilisé pour le groupe électrogène de l'excitateur CC, veuillez contacter le support technique de la société.
Tableau ci-joint: Erreurs courantes et méthodes de traitement
| Symptôme de défaut | Les causes possibles | Mesures de traitement | |
| 1 | Appuyez sur"Démarrer"le régulateur ne s'affiche pas, la tension du générateur ne répond pas du tout. | L'enroulement d'excitation est dans la direction opposée de la rémanence (apparaît lors de la première mise en service de la nouvelle unité). | Utiliser un multimètre pour mesurer la tension résiduelle de l'extrémité de la machine, il peut être constaté que lorsque le bouton "excitation" est appuyé, la tension résiduelle de l'extrémité de la machine devient plus petite.À cette heure-ci, le câblage des deux bornes de l'enroulement d'excitation est désactivé. |
| La tension résiduelle est inférieure à 3V. Elle survient généralement lorsque la nouvelle unité est déboguée pour la première fois ou que l'unité est arrêtée pendant une longue période. | Utilisez une batterie de 6 ou 12 V pour magnétiser le générateur.La connexion négative causera des dommages au module thyristor du régulateurTu peux.retirer le régulateur L+.L-connexion et puis magnétiser. | ||
| La diode de rotation de l'excitateur AC est endommagée. | À ce moment, avec l'excitation de la batterie, la tension de l'extrémité de la machine ne va pas augmenter. | ||
| La boucle d'excitation du régulateur est défectueuse. | Fabricant de contact pour le traitement | ||
| 2 | Appuyez sur "L'excitation "le bouton, la tension augmente (mais pas la pression), relâchez la tension et baissez automatiquement. | La vitesse est trop basse. | Faites la fréquence du générateur supérieure à 45HZ ou plus |
|
Échec du régulateur interne |
Fabricant de contact pour le traitement |
||
| 3 | Appuyez sur"Le coup de pouce"bouton, surtension du générateur hors de contrôle, | Pour le premier débogage, il est possible que la tension d'excitation nominale à vide soit inférieure à 10 V. |
Résistances de série ou Fabricant de contact pour le traitement
|
| La boucle de mesure du régulateur est défectueuse | Fabricant de contact pour le traitement | ||
| 4 | La tension de stimulation est normale, et le courant d'excitation est hors de contrôle après la connexion au réseau. | Pour le premier débogage, la polarité du courant est généralement inversée. | Vérifiez si la tension est connectée aux phases A, B et N. Si le transformateur de courant est en phase C. Si c'est le cas, réglez généralement le courant entrant et sortant du régulateur inférieur. |
| Le premier débogage, connexion auxiliaire DL ouverte à la normale. | L'auxiliaire DL est modifié en contact normalement fermé | ||
| Le facteur de puissance constant est instable | Modification au fonctionnement à tension constante | ||
| Autres | Fabricant de contact à éliminer |
| Fréquence | 50 Hz à 60 Hz |
| Matériaux | Fer moulé, acier inoxydable ou aluminium |
| Condition | Nouveau |
| Le type | Régulateur d'excitation du générateur d'hydrogène |
| Installation | C' est facile. |
| Moyenne applicable | L'eau |
| Emballage | Palette, carton, boîtier en bois |
| Le poids | 3 kg ou plus |
| Garantie | 1 année |
| Taille | La norme |

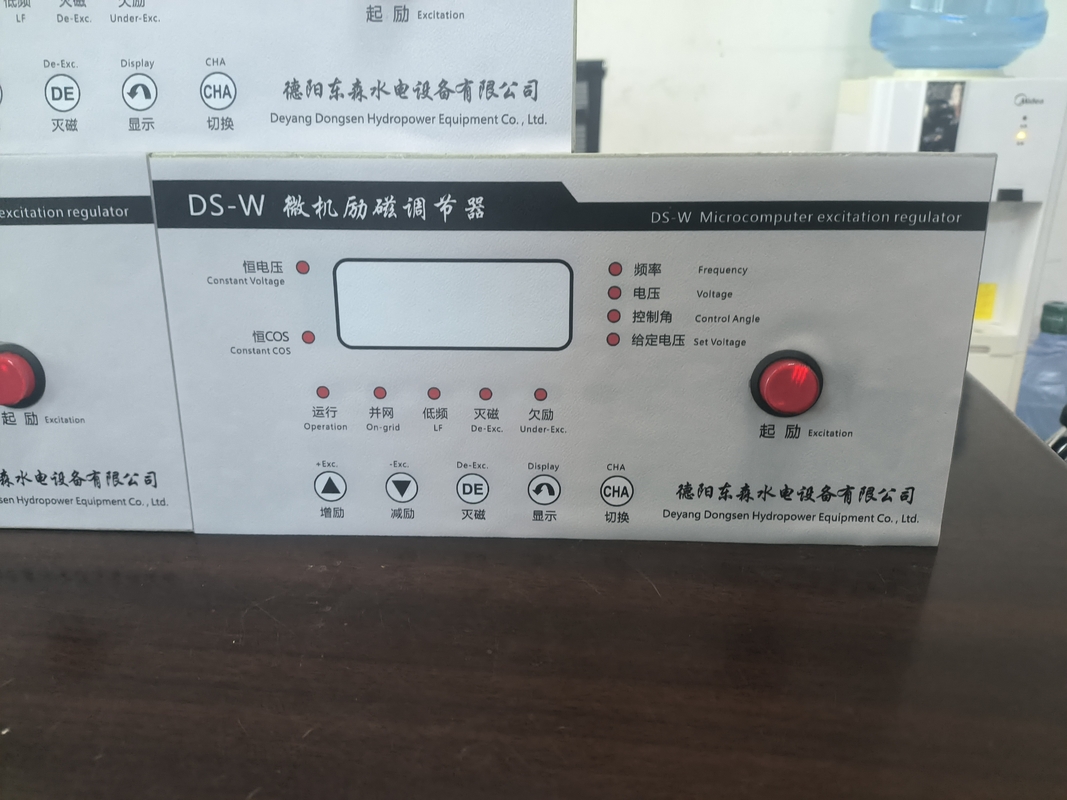

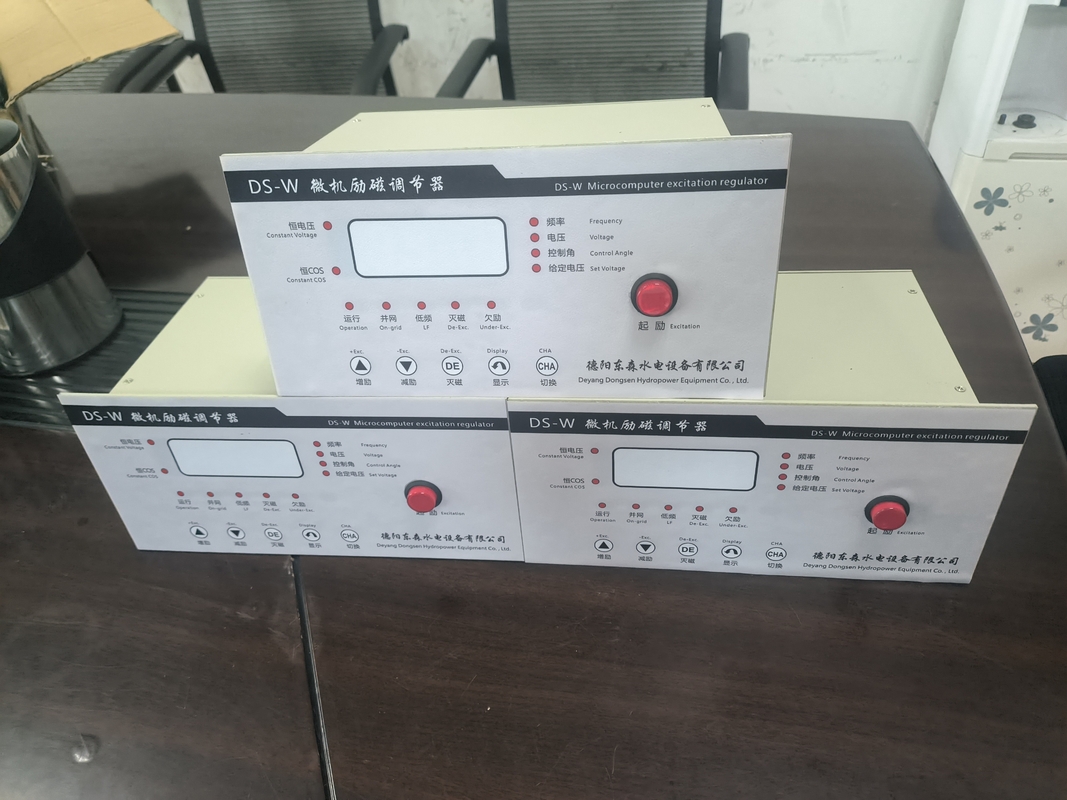

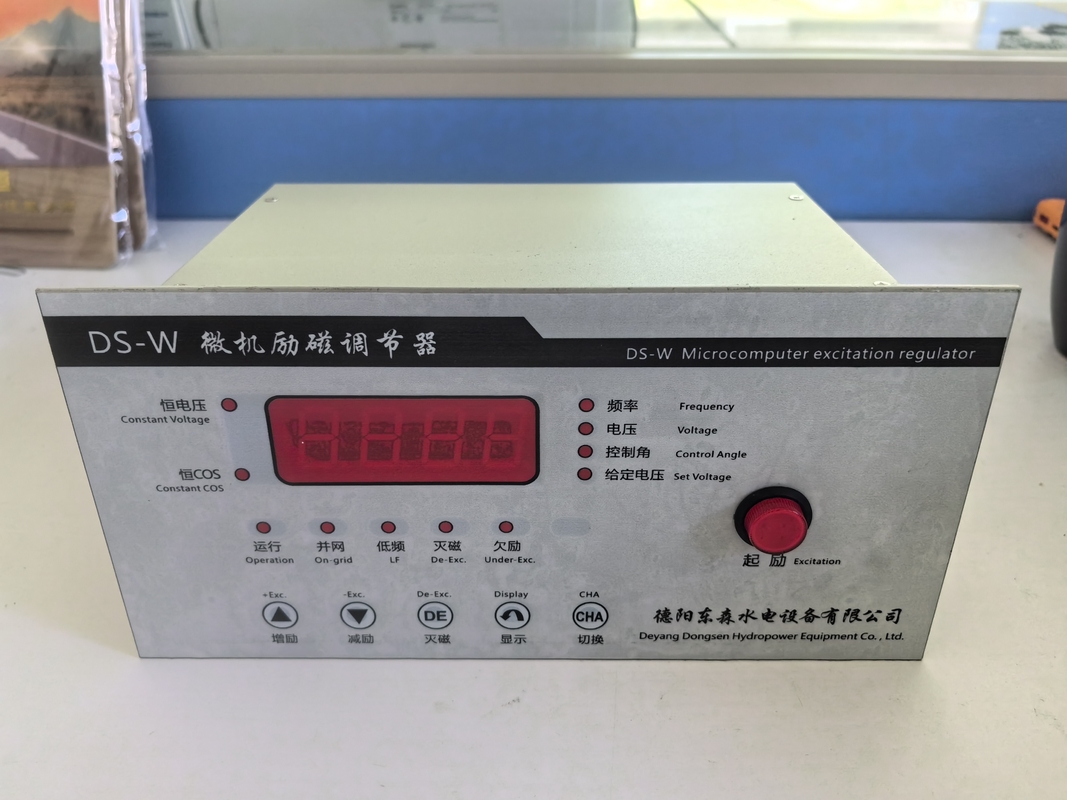

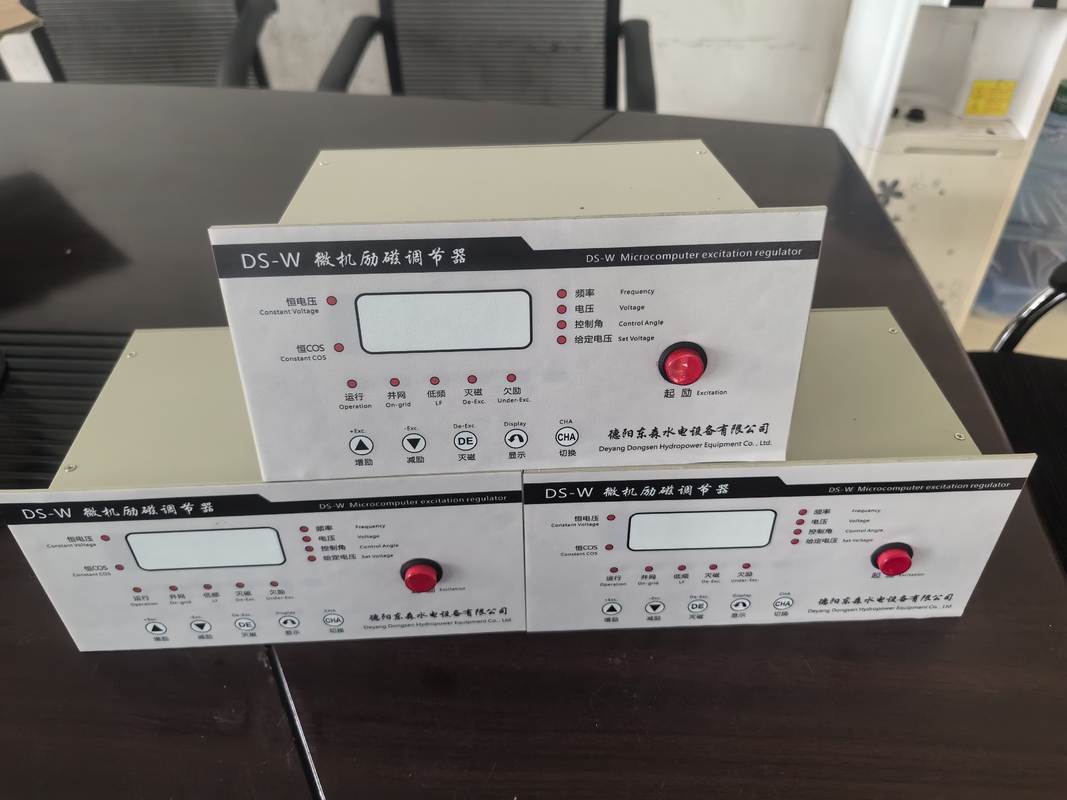

Le régulateur d'excitation du générateur d'hydrogène - DS-W est conçu pour réguler le système d'excitation de la turbine hydroélectrique, en veillant à ce que la tension de sortie du générateur soit stable.Le produit convient à tous les types d'éoliennes hydroélectriques qui utilisent l'eau comme support pour produire de l'électricité..
Le régulateur d'excitation du générateur d'hydrogène - DS-W est idéal pour les centrales électriques nécessitant une tension de sortie de 400. Le produit est polyvalent et peut fonctionner à des fréquences de 50 Hz ou 60 Hz.Il convient à l'utilisation dans les systèmes à haute et basse tension.
Le régulateur d'excitation du générateur d'hydrogène - DS-W est livré dans diverses options d'emballage, y compris des palettes, des cartons et des boîtiers en bois.Ce produit est parfait pour les centrales électriques qui ont besoin de pièces de rechange fiables pour assurer le fonctionnement continu de leurs turbines hydroélectriques.
En résumé, le régulateur d'excitation du générateur d'hydrogène - DS-W est un produit de haute qualité conçu pour fournir une tension de sortie stable aux turbines hydroélectriques.Il convient à une utilisation dans diverses occasions et scénariosLe produit est fabriqué à Deyang City, Sichuan, Chine, et respecte la taille standard de l'industrie.Il est polyvalent et peut fonctionner à des fréquences de 50 Hz ou 60 HzLe régulateur d'excitation du générateur d'hydrogène - DS-W est une pièce de rechange essentielle qui est expédiée dans diverses options d'emballage, garantissant qu'elle arrive à la centrale en excellent état.
Notre produit Turbine Spare Parts est livré avec un support technique et des services exceptionnels pour assurer que nos clients reçoivent la meilleure expérience possible.Notre équipe d'experts est disponible pour vous aider avec toutes les questions ou problèmes que vous pourriez avoir concernant l'installationNous offrons également des solutions personnalisées pour répondre à vos besoins et exigences spécifiques.
Chez Turbine Spare Parts, nous nous engageons à fournir des produits et des services de qualité qui dépassent les attentes de nos clients.
