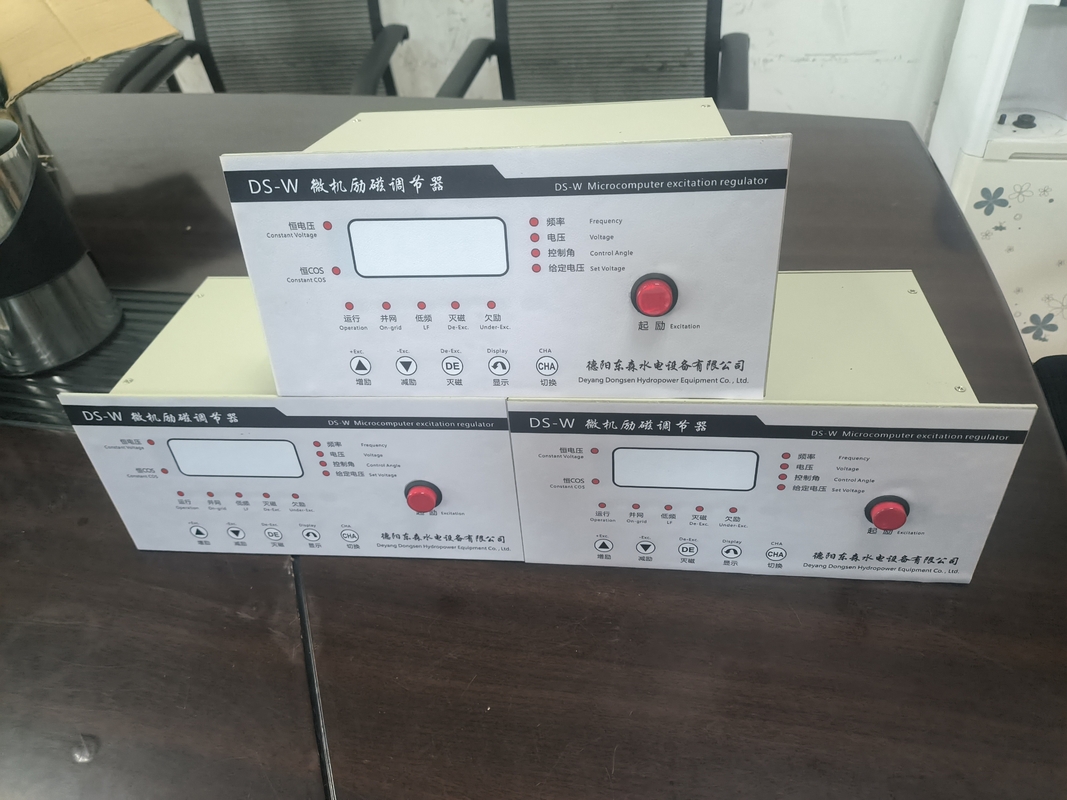

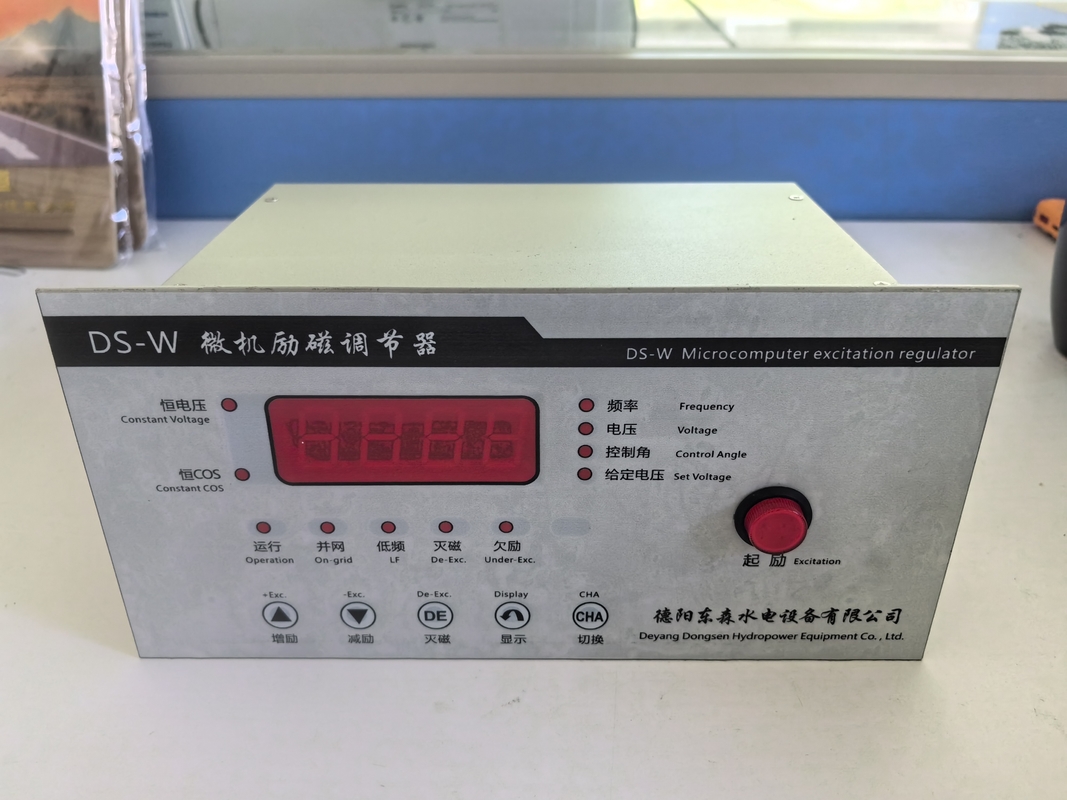

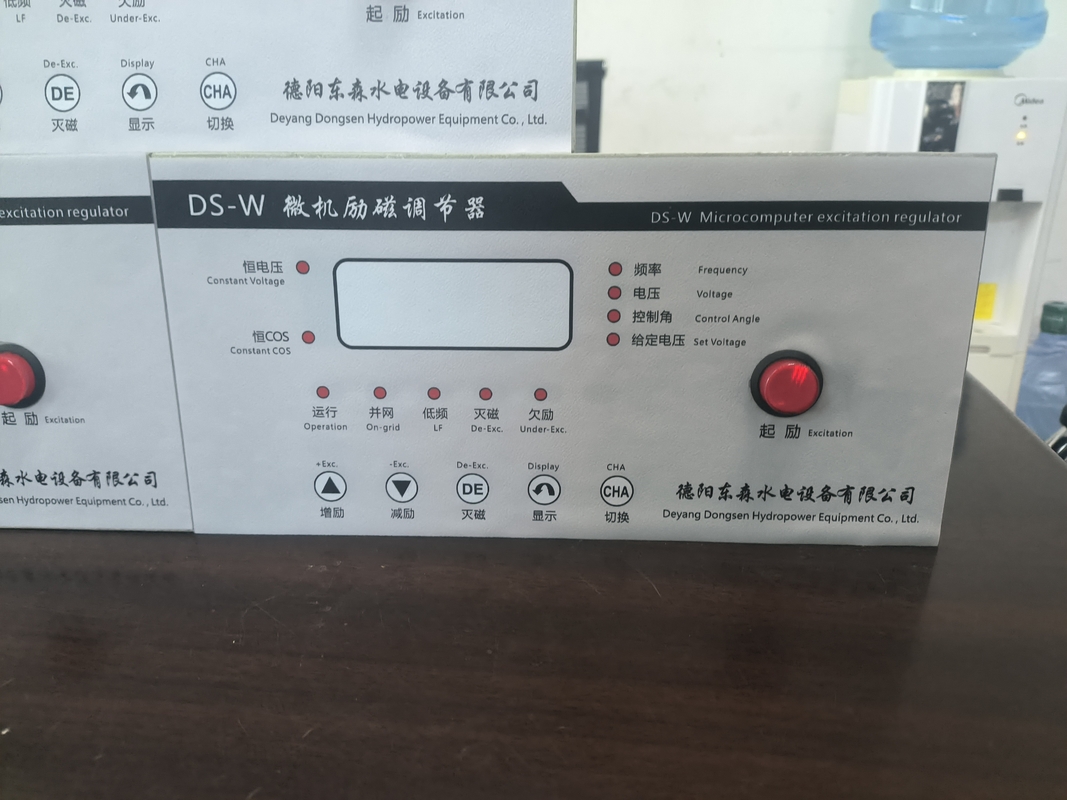

Régulateur d'excitation de pièces détachées de 3 kg pour turbine avec matériaux en acier inoxydable / aluminium

Description du produit:

5.6. Description du mode de fonctionnement

1Le mode par défaut pour alimenter le régulateur est "tension constante".

2. Lorsque le"réglage du commutateur de mode d'ajustement"le paramètre est réglé sur HCOS ou HCO2 (les deux sont en mode facteur de puissance constant: la vitesse d'ajustement HCOS est rapide, mais la stabilité est relativement faible; la vitesse d'ajustement HCO2 est relativement lente,Mais la stabilité est bonne.. Le paramètre par défaut d'usine est HCO2, la nouvelle version du programme annule le mode HCO2, ne conserve que le mode HCOS, mais améliore la stabilité),lorsque le courant du générateur est supérieur à la valeur définie(voir le paramètre "courant de commutation par facteur de puissance constant"), appuyez sur la touche "Switch" pour passer au mode de réglage "facteur de puissance constant". Le facteur de puissance initial est donné comme la valeur du facteur de puissance actuel,et puis la valeur donnée du facteur de puissance actuel peut être modifiée en fonction de la touche "augmenter" ou "réduire".

3. Dans le mode de réglage "facteur de puissance constant", selon la touche "augmenter" ou "réduire" pour modifier la valeur du facteur de puissance donné 5 minutes plus tard, écrira automatiquement le"facteur de puissance prédéfini"paramètres et sauvegarde,les conditions suivantes de raccordement au réseau et de courant sont remplies passe automatiquement au mode d'ajustement "facteur de puissance constant" et fonctionne selon la valeur du facteur de puissance donnée enregistrée la dernière fois.

4. Dans le mode de réglage "facteur de puissance constant", appuyez sur la touche "Switch" pour passer au mode de réglage "tension constante".le facteur de puissance automatique de coupure constante connecté au réseau sera éteint (valeur de paramètre de"facteur de puissance prédéfini"sera éteint).

Nom de l'organisme:Dans le mode de régulation "facteur de puissance constant", lorsque le courant du générateur est inférieur à la valeur définie(voir le paramètre "courant de commutation par facteur de puissance constant"),il revient automatiquement au mode de régulation de "tension constante" pour assurer le bon fonctionnement du générateur. Si la valeur de courant suivante satisfait aux conditions,Il entre automatiquement dans le mode de réglage "facteur de puissance constant".

Si l'interrupteur automatique du mode de réglage du "facteur de puissance constant" a été ouvert après le raccordement au réseau, la lampe à "tension constante" clignote à un intervalle de 0.5S avant d'entrer en mode de réglage "facteur de puissance constant" après raccordement au réseau, et maintenir le facteur de puissance à environ 0,9 sans intervention manuelle.

5. Lorsque le"Réglage du commutateur de mode d'ajustement"paramètre est réglé sur HALF (angle de commande constant), appuyez sur la touche "Switch" lorsque non connecté au réseau passera entre le "tension constante"/" angle de commande constant "mode de réglage.Après raccordement au réseau, il passera automatiquement au mode de réglage "angle de commande constant" et le verrouillera.

Ce mode de fonctionnement est généralement utilisé pour le débogage sur le terrain, le séchage par enroulement sur le terrain et le test de court-circuit de l'unité.

5.7, la surcharge du générateur

Lorsque le courant est supérieur ou égal auvaleur de réglage de la protection contre la surcharge (voir le paramètre "Réglage de la protection contre la surcharge""), si le courant est en mode de régulation "tension constante", le régulateur passe automatiquement en mode de régulation "facteur de puissance constant" et le facteur de puissance est maintenu à 0.99Si le mode de régulation actuel "facteur de puissance constant" est inférieur à 0,99, augmentera automatiquement le facteur de puissance donné (réduction de l'excitation).le voyant "COS constant" clignote à des intervalles de 0.5S).Cette fonction n' est pas valide lorsque le "Ajustez les paramètres de changement de mode" paramètre est réglé sur "HALF".

6. Réglage des paramètres

Appuyez et maintenez enfoncé le bouton "affichage" en continu pendant 3 secondes, puis le tube numérique clignote et entre dans l'interface de réglage des paramètres(en général, il peut répondre aux exigences de fonctionnement sans modifier les paramètres)

Appuyez sur la touche "Augmenter" ou "Réduire" pour modifier la valeur du paramètre, appuyez sur la touche "Afficher" pour enregistrer le paramètre actuel et entrez le paramètre suivant, lorsque le dernier paramètre est atteint,appuyez sur la touche " Afficher " pour quitter le paramètreAu cours du processus de réglage des paramètres, si aucune opération n'est effectuée dans les 8 secondes, la valeur de modification du paramètre actuel ne sera pas enregistrée et le réglage sera automatiquement supprimé.

1.Adresse locale: affichage "AXX", peut être réglé entre 0 et 99 (XX indique la valeur actuelle, la même ci-dessous).

2.Taux de baud: afficher "b48" ou "b96", indiquant que le débit baud est de 4800 ou 9600.

3.Facteur d'ajustement:Affiche "TXX", qui peut être réglé entre 0 et 20. La valeur par défaut est de 20.

4.Pparamètre:Affichage "PXX", peut être réglé entre 1-60, valeur par défaut d'usine 40.

5Jeparamètre:L'affichage "IXX", peut être réglé entre 1-2, par défaut d'usine 1.

6- Je vous en prie.paramètre:Affichage "DXX", peut être réglé entre 1-60, par défaut d'usine 24.

Note: Le coefficient de réglage et les paramètres PID sont utilisés pour régler la vitesse de réponse et les performances de réponse du générateur en fonctionnement en temps réel.L'aménagement de l'usine a pu répondre aux besoins de la plupart des caractéristiques de l'unité, s'il vous plaît ne pas modifier à volonté.

7. Étalonnage de la tension du réseau électrique:À ce moment, "E.XX" s'affiche, indiquant la valeur de tension mesurée actuelle du réseau électrique.

8.Courant du générateurétalonnage:"I.XX" est affiché à ce moment, indiquant la valeur de courant de phase C mesurée.

Méthode d'étalonnage:Le courant de tension indique la valeur en pourcentage du courant mesuré (valeur réelle/valeur nominale x 100).vous pouvez utiliser la touche " Augmenter " ou " Réduire " pour modifierPar exemple, le courant est de 80A et le courant nominal est de 200A, alors l'affichage doit afficher I040 (algorithme: 80/200×100=40), et l'étalonnage de la tension du réseau est le même.Si l'erreur n'est pas importante, il n'a pas besoin d'être calibré et n'affecte pas le fonctionnement (le"Le paramètre "ratio de courant du transformateur" doit être réglé avant le générateurl'étalonnage du courant).

9Paramètre réservé:l'affichage "L.XX", paramètre réservé au système, ne peut pas être modifié.

10.Ajustez les paramètres de commutation de mode:À ce moment, "HXXX" est affiché, qui peut être basculé entre HCOS, HCO2 et HALF. La valeur par défaut d'usine est "HCO2" (la nouvelle version du programme a annulé HCO2,et la valeur par défaut est HCOS).

11. Pré-réglage du facteur de puissance donné:À ce moment, "YXXX" est affiché, qui peut être réglé entre 0,20-0.99Quand la valeur est égale à 0.99, puis appuyez sur la touche "amélioration" pour afficher "OFF" pour désactiver ce paramètre.

12Excitation avec réglage de tension:à ce moment, "UXXX" est affiché, qui peut être réglé entre 50 et 100, et la valeur initiale de tension après excitation est réglée (la valeur réglée est inférieure à 80, le suivi de la tension du réseau est invalide).La valeur par défaut est de 90..

13Compensation de mesure de phase:"rXX" s'affiche à ce moment, qui peut être réglé entre -50 et +50 pour corriger la valeur de mesure du facteur de puissance (valeur de mesure courante - valeur de compensation).

14Compensation de l' angle de synchronisation:À ce moment, "n0XX" est affiché, qui peut être réglé entre 0 et 60 degrés pour modifier la synchronisation Angle lag, et la valeur par défaut de l'usine est 0(ce paramètre est utilisé pour les essais effectués par le fabricant).

courant de commutation par facteur de puissance constant:à ce moment, "OXX" s'affiche, qui peut être réglé entre 6 et 50, indiquant la quantité de courant pouvant être passée manuellement ou automatiquement au mode de réglage "facteur de puissance constant".La valeur par défaut est 10..

16Mode réseau isolé:À ce moment-là, "GXX" s'affiche, et la valeur par défaut d'usine est 0, indiquant qu'il est éteint. Lorsque le générateur fonctionne seul ou plusieurs générateurs sont en réseau seuls.Sélectionnez "1" lorsque la fonction de commutation automatique du facteur de puissance constante est désactivéeLorsque vous sélectionnez "2", la commutation automatique du facteur de puissance constante et la commutation manuelle sont interdites, et la sous-excitation n'est pas jugée.le mode réseau isolé peut être sélectionné 2.

17Le rapport de courant du transformateur: À ce moment, "b. XX" s'affiche et la valeur par défaut d'usine est 80. Sa valeur est (courant nominal du générateur/courant nominal du côté primaire du transformateur de courant) ×100.Si le courant nominal du générateur est de 400 A, sélectionnez un transformateur de courant de 500A/5A et ce paramètre est réglé sur 400/500 x 100=80.

18- Réglage de la protection contre la surcharge:"JXXX" s'affiche à ce moment, et la valeur par défaut d'usine est 120. Elle peut être réglée entre 60 et 130 (correspondant à 60% à 130% de courant nominal).

19- Réglage de l'arrêt magnétique à haute fréquence:À ce moment, "FXXX" est affiché, qui peut être réglé entre 52HZ-100HZ. Lorsque la fréquence du générateur est supérieure à la valeur définie, le magnétique est automatiquement éteint.La valeur par défaut de l'usine est de 100 Hz (la plage de mesure de fréquence du régulateur est de 16 Hz à 99 Hz), ensemble 100, ne fonctionne pas vraiment).

Caractéristiques:

• Nom du produit: Pièces détachées de turbine
• Poids: 3 kg
• Emballage: palette, carton, boîtier en bois
• Installation facile
• Compatibilité: universelle
• Type: régulateur d'excitation

Ce produit de Turbine Spare Parts est équipé d'un régulateur d'excitation de générateur d'hydrogène facile à installer, compatible avec une variété de systèmes.il peut être emballé et expédié dans une palette, carton, ou boîtier en bois pour votre commodité.

Paramètres techniques:

Applications:

Le régulateur d'excitation du générateur d'hydrogène - DS-W est conçu pour fonctionner avec des turbines ayant une fréquence de 50 Hz ou 60 Hz.Cela le rend polyvalent et adapté à une large gamme de scénarios de production d'énergie..

L'une des principales applications de ce produit est l'entretien et la réparation des turbines hydroélectriques.Le régulateur d'excitation du générateur d'hydrogène - DS-W est un composant essentiel de ces turbines et est utilisé pour réguler l'excitation du générateurCela permet de garantir que la turbine fonctionne efficacement et efficacement, maximisant la production d'énergie et minimisant les temps d'arrêt.

Une autre application clé du régulateur d'excitation du générateur d'hydrogène - DS-W - est l'installation de nouvelles turbines.il est essentiel de disposer de pièces détachées et de composants de haute qualité pour assurer le bon fonctionnement de la turbineLe régulateur d'excitation du générateur d'hydrogène - DS-W est un composant essentiel de la turbine et contribuera à assurer son fonctionnement efficace et efficient dès son installation.

Le régulateur d'excitation du générateur d'hydrogène - DS-W est adapté à une large gamme de scénarios et d'applications.Il est particulièrement utile dans les scénarios de production d'énergie où un fonctionnement fiable et efficace est essentielCe produit est léger, ne pesant que 3 kg, ce qui le rend facile à transporter et à installer.

Le régulateur d'excitation de générateur d'hydrogène - DS-W est conçu pour fonctionner avec une gamme d'équipements et de machines.en veillant à ce qu'il puisse être facilement intégré dans les systèmes de production d'énergie existants.

En résumé, le régulateur d'excitation du générateur d'hydrogène - DS-W est une pièce de rechange de haute qualité, fiable et polyvalente conçue pour être utilisée dans les turbines hydroélectriques.Ses applications comprennent la maintenance et la réparation des turbines existantesCe produit est léger et compatible avec toute une gamme d'équipements et de machines, ce qui facilite son transport et son installation.

Personnalisation:

Assistance et services:

Nos pièces détachées de turbines sont conçues et fabriquées pour répondre aux normes les plus strictes de l'industrie et assurer des performances et une longévité optimales.Nous offrons une gamme d'assistance technique et de services pour aider nos clients à tirer le meilleur parti de leurs pièces de rechange de turbines:

• Guidance et aide à l'installation
• Assistance technique à distance
• Services de réparation et d'entretien sur site
• Programmes de formation et d'éducation des opérateurs et du personnel de maintenance
• Ensembles de pièces de rechange personnalisés pour répondre à des besoins spécifiques

Notre équipe de techniciens et d'ingénieurs expérimentés est dédiée à fournir des solutions rapides et efficaces à tous les problèmes ou préoccupations de nos clients.Contactez-nous pour plus d'informations sur notre support technique et nos services.
