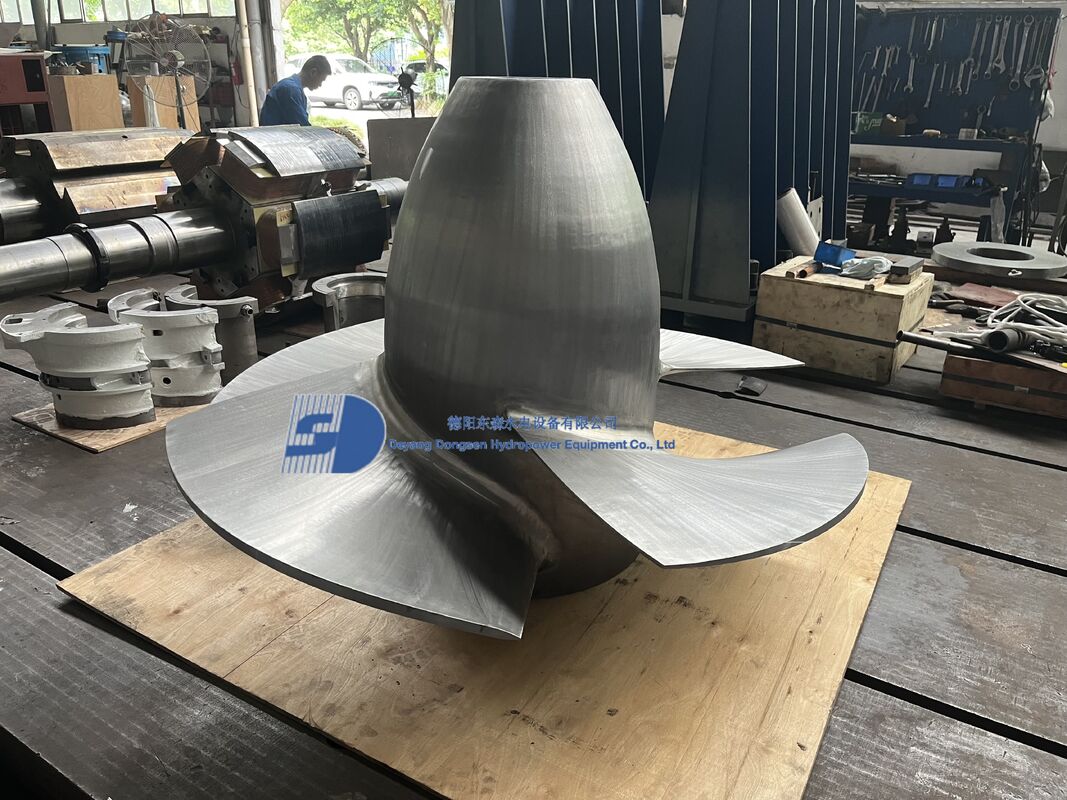

Coureur à lame fixe Kaplan optimisé CFD en acier inoxydable ZG0Cr13Ni4Mo, diamètre de 0.5 à 3m pour centrale hydroélectrique à petit débit

CFD Optimisé avec lame fixe Kaplan Runner

LeCFD Optimisé à lame fixe Kaplan Runnerest spécialement conçu pour les micro-hydroélectricités à faible débit et à faible consommation (100 kW ¥ 1 000 kW).Ce coureur exploite l'avancée.Dynamique des fluides par calcul (CFD)simulation pour étendre la portée de fonctionnement efficace dans des conditions de débit inférieures, maximisant la production annuelle d'électricité pendant les saisons sèches où la disponibilité en eau est limitée.

Fabriqué parDSSD(Deyang Dongsen Hydropower Equipment Co., Ltd.), chaque coureur est conçu sur mesure pour correspondre au profil hydraulique spécifique de votre site.L'angle d'enroulement de la lame est optimisé par l'analyse CFD itérative pour offrir des performances supérieures hors conception sans sacrifier l'efficacité maximale dans des conditions nominales.

Pourquoi la personnalisation des CFD est importante pour les petites entreprises hydroélectriques

Pour les unités Kaplan de petite capacité (inférieures à 1 000 kW), un coureur de lame fixe standard disponible sur le marché n'atteint généralement un rendement élevé qu'au point de débit de conception.Lorsque le débit réel s'écarte, en particulier pendant la saison sèche, l'angle de débit de l'entrée ne correspond pas au bord avant de la lame, provoquant des pertes d'impact, la formation de vortex, et une forte baisse de l'efficacité.

NotreApproche de personnalisation des CFDs'attaque à cela en:

• Réoptimisation de l'angle de réglage de la lame¢ Utiliser une simulation numérique CFD calibrée en fonction du débit moyen pluriannuel de votre installation et des conditions de faible débit courantes,l'angle de sortie de la lame et le profil de torsion sont optimisés pour des conditions de débit d'entrée supérieures à charge partielle.
• Ajustement du nombre de lames et de l'angle d'enroulementPour un débit faible, un fonctionnement de tête plus élevé, le nombre de lames est réduit et l'angle d'enroulement ajusté pour améliorer les caractéristiques de passage du débit interne, empêchant la séparation du débit et le reflux à faible décharge.
• Déplacement de la zone à haut rendementAu lieu de sacrifier l'efficacité au point de conception, la courbe d'efficacité est déplacée vers la plage de débit inférieure, ce qui garantit que vos conditions d'exploitation les plus fréquentes se situent dans la bande de haute efficacité.L'efficacité au point de conception est maintenue à 00,5% de la norme.

Principales caractéristiques

• Profil de lame optimisé par CFDLa géométrie personnalisée de la lame dérivée de la simulation CFD itérative correspondant à vos paramètres spécifiques de tête, de débit et de vitesse de rotation pour une efficacité maximale dans le monde réel.
• Génération prolongée de la saison sècheLa performance optimisée à faible débit permet une production d'électricité continue pendant les périodes de débit marginaux qui bloqueraient un coureur standard, ajoutant des dizaines à des centaines d'heures de temps de production annuel.
• Augmentation des recettes annuelles Chaque gain d'efficacité de 1% en saison sèche se traduit directement par des ventes d'électricité supplémentaires.
• Construction simple et fiableLa conception fixe de la lame élimine les mécanismes d'ajustement de la hauteur de la lame (servomotors, bouteilles d'huile, liaisons), réduisant le nombre de composants, les points de défaillance,et la complexité de l'entretien par rapport aux coureurs réglables Kaplan.
• Moins de coûts d'investissementLe coût de fabrication est inférieur de 20 à 30% à celui des routeurs réglables équivalents, ce qui en fait le choix économique pour les projets hydroélectriques micro et petits avec des contraintes budgétaires.
• Acier inoxydable haut de gamme Coulée en acier inoxydable ZG0Cr13Ni4Mo avec une excellente résistance à la cavitation et une protection contre la corrosion pour une fiabilité à long terme dans les environnements hydroélectriques d'eau douce.
• Machining CNC de précisionL'ensemble des surfaces des lames et des interfaces des moyeux sont usinées selon des tolérances strictes garantissant une fidélité optimale du profil hydraulique, de la conception du CFD au produit fini.
• 30 à 50 ans de serviceLa conception robuste de la coulée intégrée et les matériaux haut de gamme assurent des décennies de fonctionnement à faible entretien.

Paramètres techniques

Scénarios d'application

• Petites plantes de cours d'eauavec une tête basse (320m) et un débit limité pendant la saison sèche
• Projets de micro-hydroélectricité(100 ‰ 1.000 kW) où le réglable Kaplan est coûteux
• Structures de chute dans les canaux d'irrigationavec variation saisonnière du débit
• Réhabilitation des installations et amélioration des capacitéslorsque les coureurs existants doivent être remplacés avec une efficacité améliorée
• L'électrification des collectivités éloignéesnécessitant des composants de turbine simples et à faible entretien

La valeur économique de la personnalisation des CFD

Pourquoi une lame fixe pour les petites unités Kaplan?

Pour les capacités d'un seul appareil inférieures à 1 000 kW, une roue Kaplan à lame fixe est la configuration recommandée.une réduction significative des coûts de fabrication (économies de 20% à 30%);Lorsque combiné avec la personnalisation CFD pour optimiser pour vos caractéristiques spécifiques de flux de site,le coureur à lame fixe offre une excellente performance annuelle qui se rapproche de l'efficacité réglable de la lame à une fraction de l'investissement.

À propos du DSSD

Deyang Dongsen Hydropower Equipment Co., Ltd. (DSSD) est une société d'ingénierie professionnelle spécialisée dans la conception, la fabrication, l'installation,et maintenance des équipements hydroélectriquesSituée à Deyang, l'une des trois principales bases de fabrication de l'industrie lourde en Chine, DSSD a fourni des composants de turbines à plus de 500 centrales hydroélectriques dans le monde.Notre équipe interne d'ingénieurs CFD fournit une optimisation personnalisée du coureur pour des projets de toutes tailles.

Contactez-nous dès aujourd'hui avec les paramètres de votre site (tête de conception, courbe de durée du débit, capacité unitaire et vitesse de rotation) pour une proposition et un devis d'optimisation du CFD personnalisés.
